EMC 주행 시뮬레이션의 기준, 스마트 턴테이블 통합형 샤시다이나모미터 (Smart CDM with Turntable)

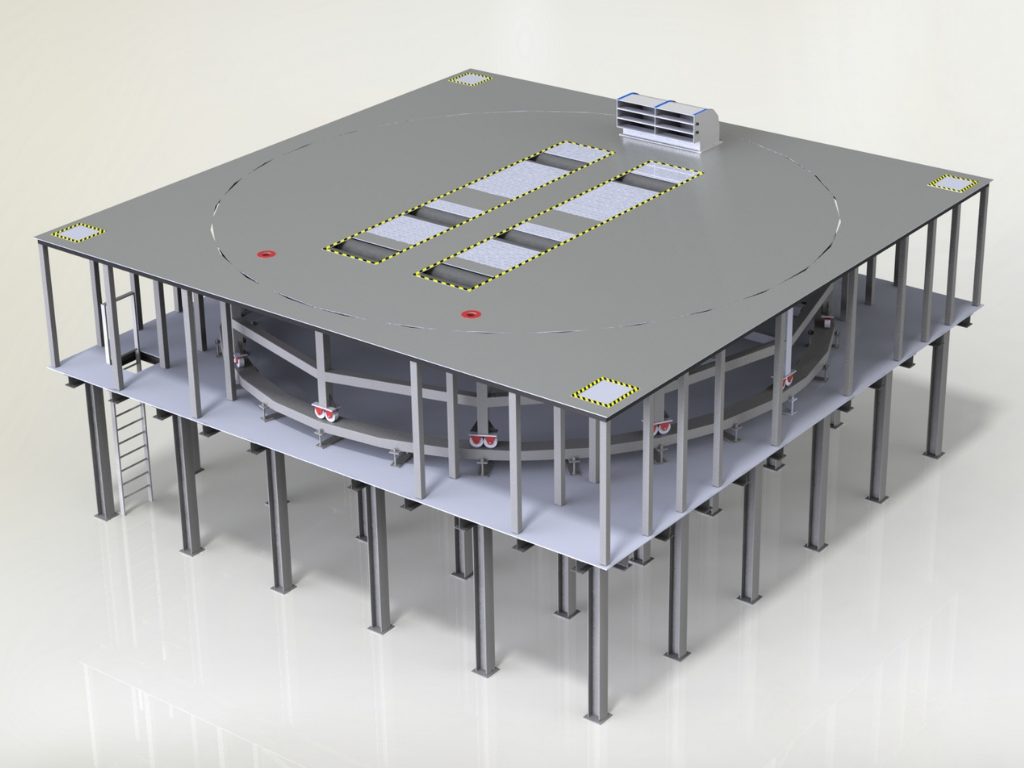

이레테크의 EMC 시험용 스마트 턴테이블 통합형 샤시다이나모미터는 실제 주행 조건을 완벽히 모사하고 360도 회전 기능을 통해 전·후·좌·우 모든 각도의 전자파 적합성을 검증하는
고정밀 EMC 평가 시스템입니다.

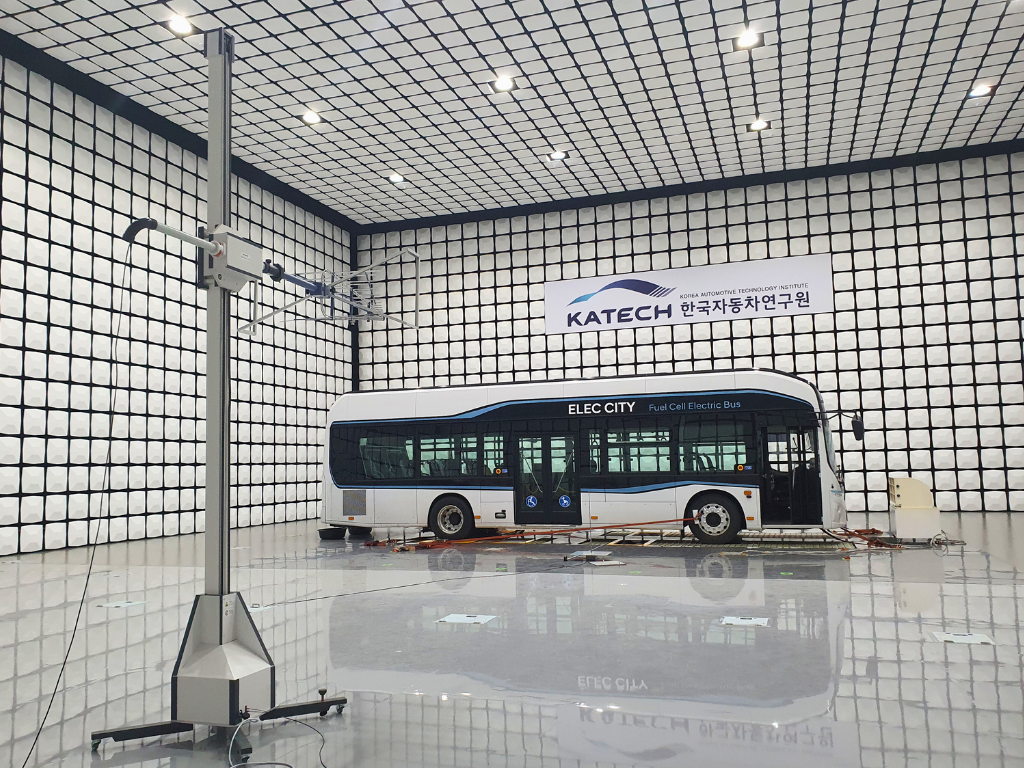

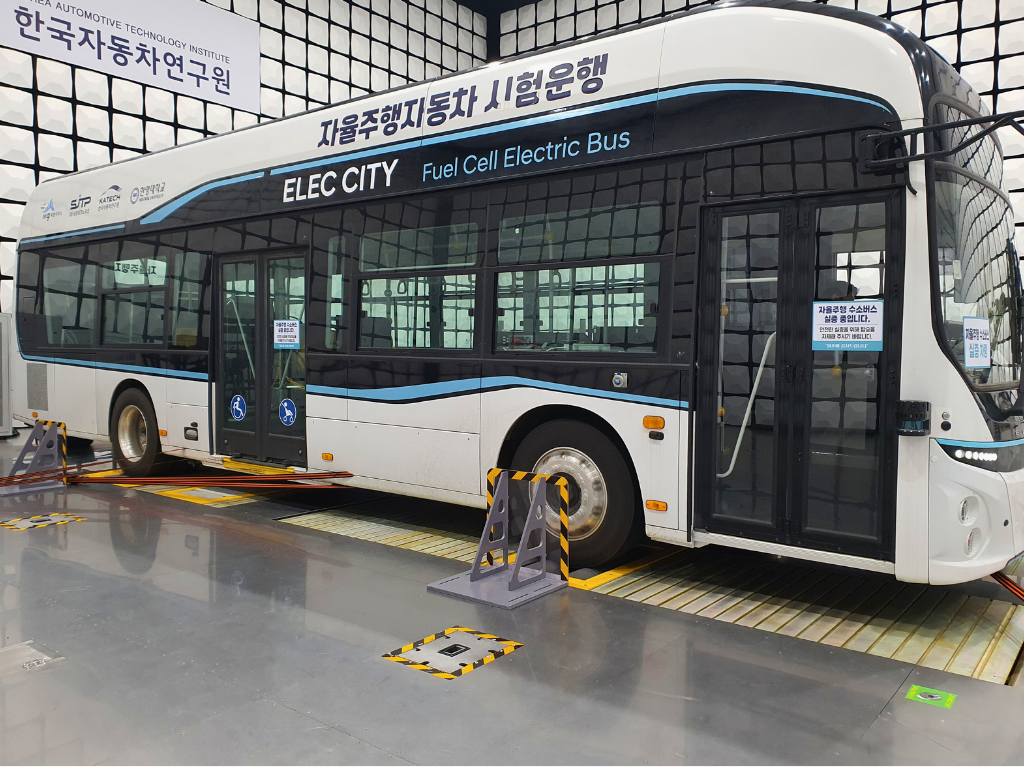

실제 설치 사례 : 한국 자동차 연구원 (KATECH)
특장점 및 핵심 강점
지능형 진단 및 원격 유지보수 (Smart A/S)
- 글로벌 진단 표준 준수 : ISO 15031-6 / SAE J2012 기반 규격 진단 플랫폼 프로그램으로 고차원 고장 진단을 수행합니다.
- 실시간 데이터 관리 : 고장 발생 시 DTC(고장코드) 및 관련 Log File을 자동 생성하여 즉각적인 원인 파악이 가능하며, ERDS와 5G 네트워크를 통해 현장 방문 없는 원격 리프로그래밍 및 기술 지원을 실현합니다.
- ERDS(이레테크원격진단시스템 – 구축 진행 중)
독보적인 전자파(EMC) 차폐 및 저잡음 성능
- 맞춤형 최적화 : 고객사 요청 시 무반향실(Ambient) 수준의 특별 설계된 차폐 기술을 적용하여 극도로 정밀한 환경을 구현합니다.
- 전방위 통합 평가 : 차량 이동 없이 360도 턴테이블 회전만으로 모든 각도의 전자파를 정밀 측정합니다.
미래 차량 특화 로드 시뮬레이션
- 실주행 환경 모사 : 부하 주행, 구배(경사 모드) 기능 및 Road Load Simulation, ABS, ESP 제어 프로그램을 완벽히 구현합니다.
- 폭넓은 범용성 : 4WD, 6WD, AWD 승용, 상용(버스 및 트럭), 군용을 아우르는 압도적인 대응력을 자랑합니다.
일반적인 4WD를 넘어, 특수 목적 차량과 대형 EV 시장까지 선점할 수 있는 강력한 CDM
기술의 완성과 압도적 경제성, 그 두 가지 가치를 동시에 실현합니다.
승용차에서 6WD 상용차, 군용 장갑차까지 아우르는 범용성을 바탕으로
실도로 환경과 회생 제동을 완벽히 구현하는 토크 제어 기술을 선보입니다.
미래 차량(자율주행차, 전기차)을 위한 최적의 솔루션은 물론,
진단기능을 통한 신속한 A/S 대응, 시장 우위의 가격 경쟁력과 고객 요구에 즉각 반응하는 신속한 납기를 통해
프로젝트 가치 극대화가 가능합니다.
핵심 구성 요소 (Key Strengths)
고성능 롤러 및 기계부
- 슬립 방지 : 텅스텐 카바이드 코팅을 적용한 고강도 알루미늄/특수 합금 롤러
- 고하중 설계 : 승용차부터 대형 버스까지 대응 가능한 정밀 축중(Axle Load) 설계
저잡음 구동 및 부하 제어
- 신호 무간섭 : 제어부-구동부 간 광케이블(Fiber Optic) 통신으로 전자기적 간섭 차단
- 클린 전원 : 인버터 출력단에 고성능 EMI 필터를 장착하여 전도 노이즈 완벽 차단
완벽한 RF 차폐 및 접지
- 전자기 격리 : 모터의 피트 매립 및 금속 실딩 처리를 통해 물리적·전기적 노이즈 격리
- 통합 접지: 롤러와 차량을 하나로 묶는 통합 접지 시스템으로 전위차 노이즈 억제
통합 주행 보조 시스템
- 유연성 : Wheelbase adjustment 및 통합 턴테이블 연동 (EMI Receiver, Gantry 등)
- 환경 제어 : 시험 중 발생하는 열과 가스를 효율적으로 처리하는 쿨링 및 배기 시스템
CDM 기술 사양 (고객 요구 사양에 맞게 맞춤형 최적화 설계 가능)
| 형식 | Full Chassis Dynamometer | ||
|---|---|---|---|
| Maximum Speed | 130 km/h 이상 (Sedan), 110 km/h 이상 (Commercial Vehicles) | ||
| Roller Type | Double Roller | ||
| Wheelbase Adjustment | • WB1 to 2 : 2,000 to 6,000 mm 이상• WB2 to 3 : 1,200 to 1,500 mm 이상• Wheel base 1 to 3 : 3,500 to 7,200 mm• Axle distance between axle 1 to 3 : 7,000 mm 이상 | ||
| Track Width | 1000 – 2900 mm | ||
| Permissible Wheel Diameter | 400 – 850 mm | ||
| Maximum Axle Load | 10,000kg/axle | ||
| Roller Diameter | 260mm ~ 350 mm (커스터마이징 가능) | ||
| Roller Width | 700 mm | ||
| Maximum Acceleration | • 무 부하 조건(25 kw 급 조건) : 별도 협의0.47 g 10~60 km/h0.39 g 60~80 km/h0.31 g 80~100 km/h0.26 g 100~120 km/h | ||
| Maximum Deceleration | 0.47 g 10~60 km/h0.39 g 60~80 km/h0.31 g 80~100 km/h0.26 g 100~120 km/h | ||
| Power Line | 380 VAC 60Hz 3 phases | ||
| Temperature Working Range | +10 °C...+35 °C | ||
이레테크의 Smart CDM with Turntable은 현재의 EV 시험을 넘어 ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ 향후 ADAS 및 자율주행 자동차 시스템과 연계 가능한 유연한 구조를 갖추고 있습니다.
한국자동차연구원 등 실제 설치 사례를 통해 검증된 기술력으로 고객사의 미래 차량 혁신을 지원합니다.
