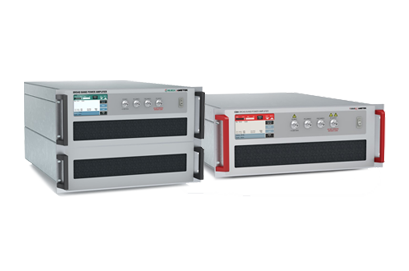

모든 EMC 시험 환경을 위한 고성능 RF 파워앰프
증폭기 - 솔리드 스테이트 (SOLID STATE)
EFT/버스트(4.8kV), 서지 조합파(6.6kV), 딥 인터럽트 및 변형, 링파(6.6kV) 및 자기장 테스트를 위한 다기능 발생기. 임펄스 모듈 선택은 테스트 요구 사항에 따라 다릅니다.
전도성 EMC 시험용으로 설계된 이 불일치 허용형(Class A) 증폭기 시리즈는 IEC 61000-4-6 규격에 따른 전도성 내성 시험에서, 일반적으로 요구되는 10V emf 시험 수준은 물론 그 이상의 전압까지 CDN에 안정적으로 전력을 공급할 수 있는 최적의 솔루션입니다. Class A 증폭기 설계는 전 주파수 범위에 걸쳐 높은 선형성, 낮은 왜곡, 우수한 신뢰성을 보장하며, 출력 단자에서 개방 회로나 단락 회로가 발생하더라도 전력 손실 없이 안정적으로 동작할 수 있도록 설계되었습니다.

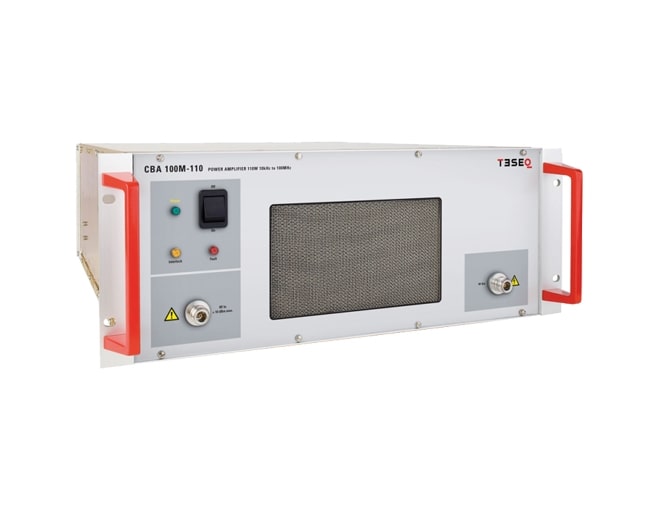

이 저주파 증폭기 시리즈는 TESEQ(AMETEK CTS)의 다른 증폭기들과 함께 사용하여 10 kHz부터 40 GHz까지의 전체 주파수 범위를 포괄할 수 있도록 설계되었습니다. 각 주파수 대역은 편리한 분할점 기준으로 나뉘어 있어, 대역별 전력 수준을 최적화할 수 있습니다. Class A 증폭기 설계는 전 주파수 범위에 걸쳐 높은 선형성, 낮은 왜곡, 그리고 우수한 신뢰성을 제공하며, 출력에 개방 회로나 단락 회로가 발생하더라도 전력 손실 없이 안정적으로 동작할 수 있도록 설계되었습니다.

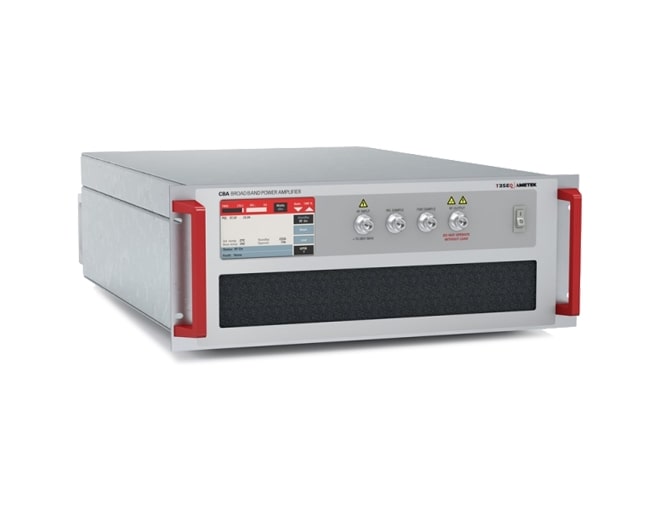

이 증폭기 시리즈는 고출력 밀도 설계를 적용하여, 1.0 GHz부터 6 GHz까지의 주파수 범위에서 30W에서 최대 400W P1dB까지의 출력 성능을 제공합니다. 해당 제품군은 GTEM 셀이나 TESEQ(AMETEK CTS) BHA 시리즈 혼 안테나와 함께 사용하기에 적합하며, NSG 6000 시스템과의 통합도 용이하여 광대역 RF 내성 시험 시스템의 구성 요소로 활용될 수 있습니다. 터치 스크린 컬러 디스플레이는 순방향 및 역방향 전력, 현재 작동 상태, 게이트 전류, 히트싱크 온도 등 다양한 진단 정보를 직관적으로 표시해, 시험 중 장비 상태를 실시간으로 확인할 수 있습니다. 또한, 팬 속도는 히트싱크 온도에 따라 자동 조절되어, 시험실 환경에서 최소한의 소음으로 안정적인 운용이 가능합니다.

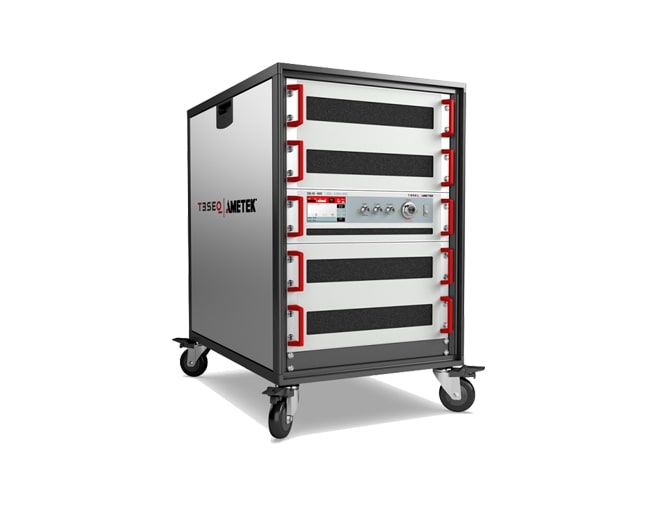

고출력 밀도 설계를 기반으로 제작된 이 컴팩트한 20U 랙형 증폭기는 0.8 GHz부터 4.0 GHz까지의 주파수 범위에서 동작하며, 1.2~1.4 GHz 및 2.7~3.5 GHz 대역에서는 각각 최소 400W의 선형 연속파(CW) 출력과 900W / 600W의 포화 연속파 출력을 제공합니다. 이 증폭기는 RF 내성 시험에 최적화되어 있으며, 다양한 혼 안테나와 결합하여 레이더 및 자동차용 펄스 시험 환경에 특히 적합합니다. 또한, TESEQ(AMETEK CTS) NSG 6000 시스템과 통합 운용이 가능하여, 광대역 EMC 시험 시스템의 구성 요소로도 활용할 수 있습니다.
고출력 밀도 설계를 기반으로 제작된 이 컴팩트한 20U 랙형 증폭기는 0.8 GHz부터 6.0 GHz까지의 넓은 주파수 범위에서 동작하며, 1.2~1.4 GHz 및 2.7~3.2 GHz 대역에서는 각각 최소 400W / 300W의 선형 연속파(CW) 출력과 900W / 600W의 포화 연속파 출력을 제공합니다. 이 증폭기는 RF 내성 시험에 최적화되어 있으며, 다양한 혼 안테나와 결합하여 특히 레이더 및 자동차용 펄스 시험에 적합합니다. 또한 TESEQ(AMETEK CTS) NSG 6000 시스템과의 통합 운용이 가능하여, 광대역 EMC 시험 시스템의 핵심 구성 요소로 활용될 수 있습니다. 전면에 장착된 터치 스크린 컬러 디스플레이는 순방향 및 역방향 전력, 작동 상태, 게이트 전류, 히트싱크 온도 등 주요 진단 정보를 실시간으로 시각화하여 사용자에게 직관적이고 정확한 운용 환경을 제공합니다. 히트싱크 온도에 따라 팬 속도가 자동 조절되어, 운용 중에도 최소한의 소음으로 안정적인 냉각 성능을 유지합니다. 또한, 내장된 정밀 교정 순방향 전력 커플러를 통해 외부 전력계와 손쉽게 연동하여 출력 전력을 모니터링할 수 있으며, USB, GPIB, RS232, 이더넷 등 다양한 원격 제어 인터페이스가 기본 제공되어, 자동화 시험 시스템과의 통합에 높은 유연성을 제공합니다.
고출력 밀도 설계를 기반으로 제작된 이 증폭기 시리즈는 0.8 GHz부터 4 GHz까지의 주파수 범위에서 동작하며, 30W에서 최대 800W P1dB 출력을 제공합니다. 본 증폭기들은 GTEM 셀이나 TESEQ(AMETEK CTS) BHA 시리즈 혼 안테나 등과 함께 사용하기에 적합하며, TESEQ (AMETEK CTS) NSG 6000 시스템과 손쉽게 통합되어 광대역 RF 내성 시험 시스템의 핵심 구성 요소로 활용될 수 있습니다.

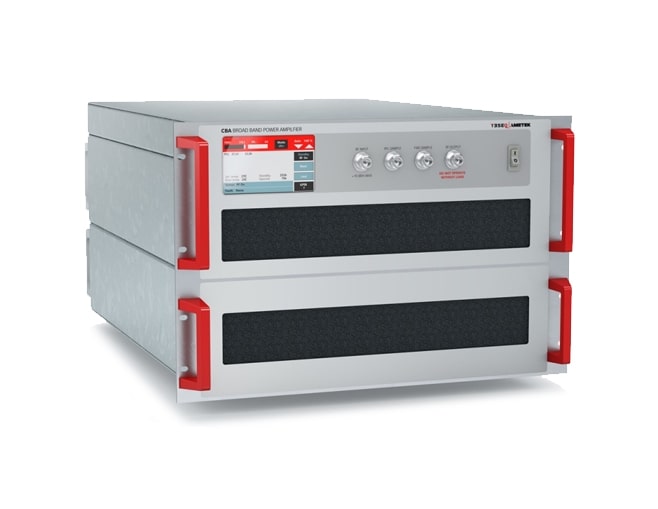

고출력 밀도 설계를 적용하여 제작된 이 듀얼 밴드 증폭기 시리즈는 20 MHz부터 6 GHz까지의 넓은 주파수 범위에서 동작하며, 30W에서 50W P1dB 출력 범위를 제공합니다. 컴팩트한 4U 또는 7U 랙마운트 패키지로 구성되어 공간 효율성이 뛰어나며, ISO 11452-9 등 표준에 따른 RF 내성 시험뿐만 아니라 5G 인프라 구성 요소에 대한 시험에도 적합합니다.
