고주파 EMC/RF 시험에 최적화된 전자파 차폐실(Shield Room) 솔루션

14kHz – 40GHz대역까지의 전기 및 전파관련 노이즈 유입/유출을 차단하여 안전하고 적합한 시험환경을 제공합니다.

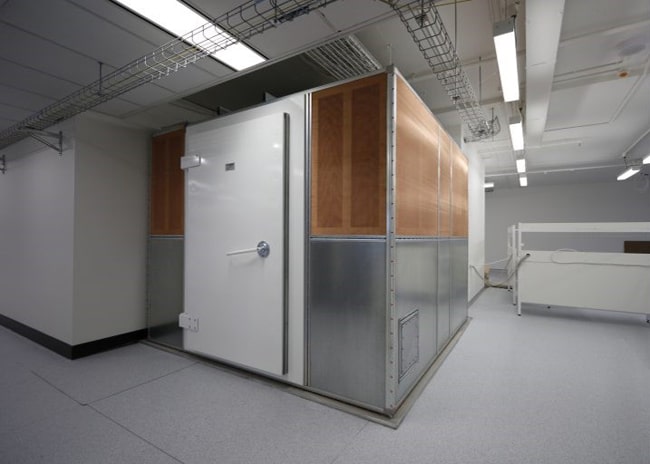

스크린 타입 차폐실

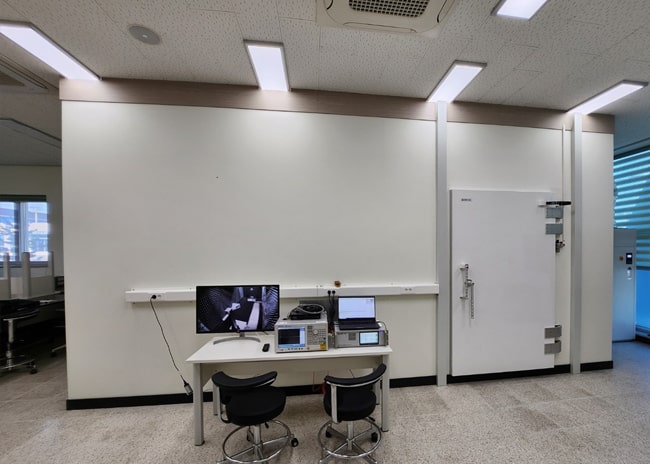

모듈러 판넬 타입 인테리어

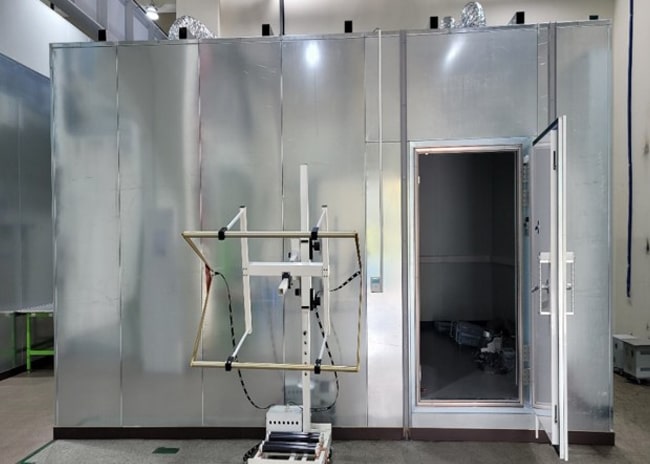

모듈러 패널 타입

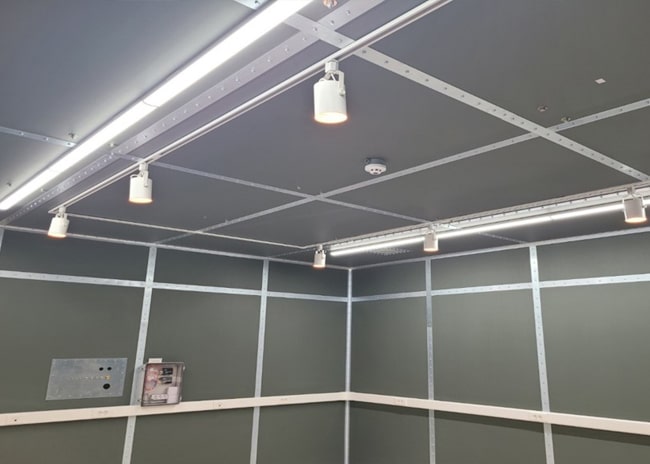

모듈러 패널 타입 인테리어

▪ 주요 구성항목

Shield Room Specifications
외형 치수		• 고객 요구사항에 대한 주문제작(ex. 3m x 3m, 3m x 6m, 6m x 6m)
주파수 범위		• 14 kHz to 18 GHz, or 40 GHz
차폐 성능		• IEEE Std. 299 (국제 규격 충족)
차폐실 타입	모듈러 판넬	• Modular Pan(아연도금 강판)
	모듈러 패널	• Modular Panel(아연도금 강판+파티클보드)
	스크린 타입	• Mesh: Brass & modular
차폐 도어		• 1200(W)*2000(H) / 주문제작 및 확장 가능 (Swing Door 및 Auto Sliding Door)
RF 필터		• 안정적인 운용을 위한 전원 및 통신필터, 소방필터 구성
절연 변압기		• 누설전류 방지 및 절연, 안정적인 전원 공급
접속 패널		• Optic feed-through, N(P) type, FSMA, ST type 등 다양한 접속 모듈 제공
웨이브가이드 공기 흡입구		• 공조설비 급/배기 시스템 대한 Honeycomb Waveguide 적용
유틸리티		• 전등,전열설비 / 통신 시스템 / 공조시스템 / 소방시스템 / EUT테이블 / 내외부 마감 인테리어
