EMC/자동차/레이더 시험용 고정밀 포지셔닝 시스템 솔루션
포지셔닝 장비
EMC, 자동차, 라디오 및 레이더 측정을 위한 EMC 포지셔닝 시스템을 제공합니다.
모든 제품은 고객 요구사항에 맞추어 제작이 가능하고 당사의 숙련된 엔지니어가 현장에서 설치하고, 문제 발생시 신속한 유지보수를 제공합니다.

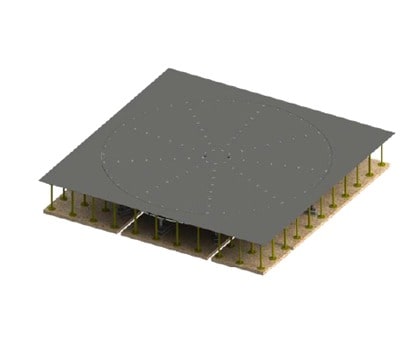

▪ 턴테이블 (Turntables)
EMC 및 RF 시험에 필수적인 시험 대상물 회전 장치입니다.
로우 프로파일 턴테이블 (Low Profile Turntables)
- 직경 : 1.2m – 2.0m
- 하중 : 500kg – 1ton
고하중 턴테이블 (Heavy Duty Turntables)
- 직경 : 5.0m – 8.0m
- 하중 : 2ton – 20ton
듀얼 턴테이블 (Dual Turntables)
- 내부 직경 : 1.5m – 3.0m
- 외부 직경 : 3.0m – 5.0m
- 하중 : 3ton – 5ton

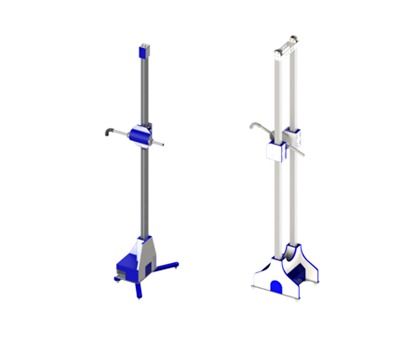

▪ 안테나 마스트 및 스탠드
(Antenna Masts & Stands)
고정밀 안테나 위치 제어를 위한 시스템입니다.
AM 시리즈
- 전기 편파 스캔 높이 : 1.0 – 6.0m
- 하중 : 10 kg – 12 kg
BAM 시리즈 (Boresight)
- 공압식 편파 스캔 높이 : 1.0 – 6.0m
- 하중 : 10kg (수직), 6 – 10kg (경사)
- 경사각 : -18.5° ~ 45°
TAM 시리즈 (Tilt)
- 공압식/전기식 편파 스캔 높이 : 1.0 – 6.0m
- 하중 : 10kg – 12kg
- 경사각 : -18.5° ~ 45°
- 두 개의 마스트 튜브 구조
DAM 시리즈 (Heavy Duty)
- 공압식/전기식 편파 스캔 높이 : 1.0 – 6.0m
- 하중 : 20kg
- 두 개의 마스트 튜브 구조

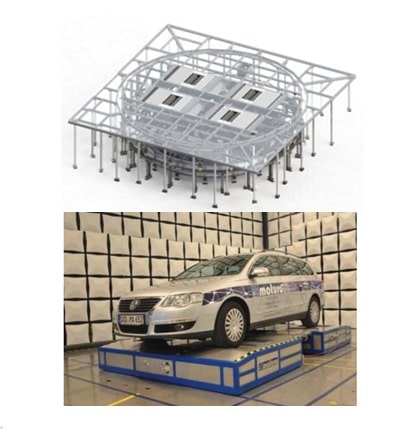

▪ 다이나모미터 (Dynamometers)
차량 성능 및 EMC 시험용 부하 장치입니다.
턴테이블 통합형 다이나모미터
(Integrated Dynamometer into Turntable)
- 속도 : 최대 150km/h
- 축 하중 : 1.5 – 15.0 ton
- 가속도 : 0.5 – 2.0g
독립형 다이나모미터
(Free-Standing Dynamometer)
- 속도 : 최대 120km/h
- 축 하중 : 1.0 – 5.0 ton
- 가속도 : 0.5 – 2.0g
E-바이크 및 페델렉 전용 다이나모미터
(Dynamometer for E-Bikes and Pedelacs)
- 속도 : 최대 120 1/min
- 선택 가능한 3개의 구동 장치: 각 500W
▪ 컨트롤러 (Controller)
시험 장비의 고정밀 제어 및 실시간 데이터 통신을 위한 장치입니다.
NCD 컨트롤러
- 데이터 인터페이스 : IEEE488.2 Bus 또는 기타
- 장치 인터페이스 : Fiber Optic Cable (최대 2,000m)
- 전송 속도 : 실시간 100Mbit/s
FCU3.0 컨트롤러
- 데이터 인터페이스 : TCP/IP
- 장치 인터페이스 : Fiber Optic Cable (최대 2,000m)
- 전송 속도 : 실시간 100Mbit/s
