임피던스 안정화 회로망(ISN)는 CISPR 16-1-2에서 비대칭의사회로망 (AAN) 로도 명명되며, CISPR 22 및 CISPR 32에서 요구하는 정보기기(ITE)의 전도성 공통 모드 간섭 측정을 위해 정의된 장비입니다. ISN은 피시험기기(EUT)의 정상적인 동작을 위해 필요한 관련 장비(AE) 또는 부하 사이에 연결됩니다. 측정 중 ISN은 EUT 통신 포트의 공통 모드 종단 임피던스를 설정하며, 연결된 통신 라인의 비대칭 특성(종변환손실, LCL)을 시뮬레이션합니다. 라인 유형, 라인 수, 핀 배열 등에 따라 다양한 ISN 모델이 제공되어, 시험 환경에 맞는 최적의 구성을 선택할 수 있습니다.

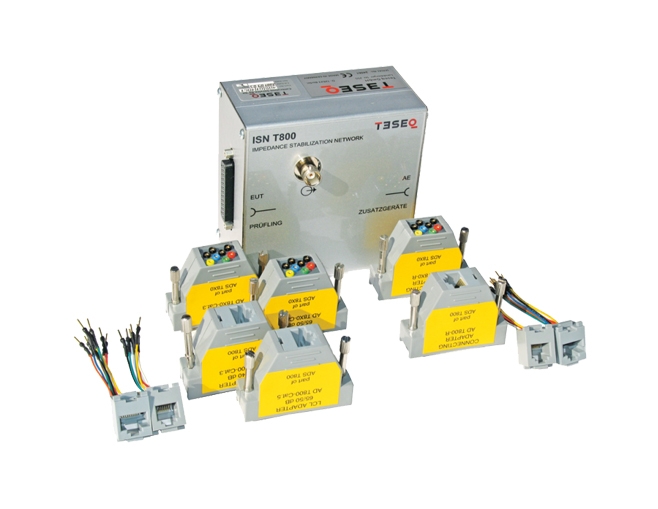

ISN T8은 최대 네 개의 차폐되지 않은 단일 밸런스드 페어 측정을 위해 설계된 장비로, D-sub 25 커넥터가 장착된 기본 네트워크(ISN T800) 와 전용 어댑터 세트로 구성되어 있습니다. 어댑터 세트는 사용된 케이블 카테고리(cat. 3, cat. 5)에 따라, EUT 측의 종방향 변환 손실(LCL) 요구사항을 충족하기 위한 두 개의 LCL 어댑터와 AE 측 연결용 어댑터로 구성되어 있습니다.

㈜이레테크는 다양한 커넥터 환경에 대응할 수 있도록 TESEQ(AMETEK CTS)의 두 가지 어댑터 세트를 제공합니다. 하나는 EIA/TIA T568A 및 T568B 핀 배열을 지원하는 RJ45 소켓용 ADS T800 어댑터 세트와 다른 하나는 RJ11 및 RJ45 커넥터의 각 핀 조합에 대해 1mm 바나나 커넥터를 통해 핀 배열을 유연하게 구성할 수 있는 ADS T8x0 어댑터 세트입니다.
