ProductRF Power Amplifier

AMPLIFIERS - SOLID STATE

EFT/버스트(4.8kV), 서지 조합파(6.6kV), 딥 인터럽트 및 변형, 링파(6.6kV) 및 자기장 테스트를 위한 다기능 발생기. 임펄스 모듈 선택은 테스트 요구 사항에 따라 다릅니다.

CBA6G R Series DATASHEET

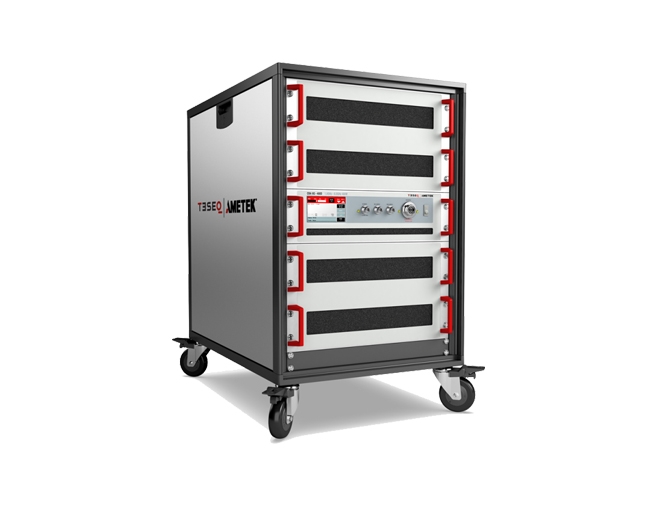

고출력 밀도 설계를 기반으로 제작된 이 컴팩트한 20U 랙형 증폭기는 0.8 GHz부터 6.0 GHz까지의 넓은 주파수 범위에서 동작하며, 1.2~1.4 GHz 및 2.7~3.2 GHz 대역에서는 각각 최소 400W / 300W의 선형 연속파(CW) 출력과 900W / 600W의 포화 연속파 출력을 제공합니다. 이 증폭기는 RF 내성 시험에 최적화되어 있으며, 다양한 혼 안테나와 결합하여 특히 레이더 및 자동차용 펄스 시험에 적합합니다. 또한 TESEQ(AMETEK CTS) NSG 6000 시스템과의 통합 운용이 가능하여, 광대역 EMC 시험 시스템의 핵심 구성 요소로 활용될 수 있습니다.

전면에 장착된 터치 스크린 컬러 디스플레이는 순방향 및 역방향 전력, 작동 상태, 게이트 전류, 히트싱크 온도 등 주요 진단 정보를 실시간으로 시각화하여 사용자에게 직관적이고 정확한 운용 환경을 제공합니다. 히트싱크 온도에 따라 팬 속도가 자동 조절되어, 운용 중에도 최소한의 소음으로 안정적인 냉각 성능을 유지합니다.

또한, 내장된 정밀 교정 순방향 전력 커플러를 통해 외부 전력계와 손쉽게 연동하여 출력 전력을 모니터링할 수 있으며, USB, GPIB, RS232, 이더넷 등 다양한 원격 제어 인터페이스가 기본 제공되어, 자동화 시험 시스템과의 통합에 높은 유연성을 제공합니다.
  • Class A Operation
  • 100% Mismatch Tolerant with no Foldback
  • Ethernet, USB, RS232 & GPIB Interface
  • Calibrated Dual Directional Coupler
  • 3 Year Warranty
